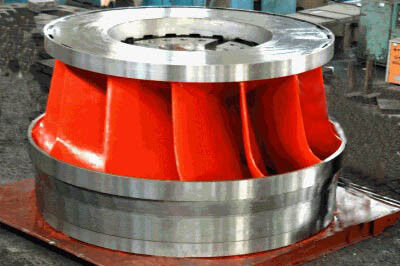

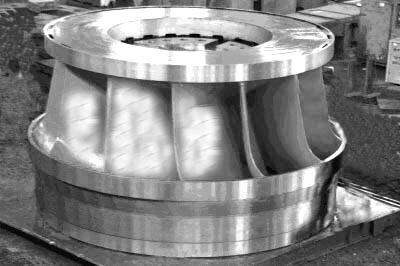

Stainless Steel 0Cr13Ni4Mo Francis Turbine Runner untuk Francis Hydro Turbine / Turbine Air

Pendahuluan untuk pembuatan Francis turbin runner

Turbin Francis biasanya terdiri dari mahkota atas, cincin bawah, dan bilah (turbin dengan kepala air tinggi memiliki runner atas dan bawah yang memakai struktur cincin),mahkota atas konvensional dan cincin bawah ditumbuk dan ditambahkan dengan bahan yang berbeda sesuai dengan kebutuhan pengguna Pekerjaan (baja karbon 20SiMn atau baja tahan karat 0Cr13Ni4Mo).

Ada dua jenis proses produksi pisau, satu adalah pengecoran, dan kemudian pemrosesan CNC, yang lain adalah penggunaan pelat baja tempa untuk cetakan satu kali, dan kemudian pemrosesan CNC, pengolahan penggilingan.

Kemudian gunakan alat khusus ke dalam perakitan bilah rotor, pengelasan bilah, deteksi cacat, tempering, grinding, polishing, keseimbangan statis dan proses lainnya, setelah penerimaan pabrik selesai.

Teknologi pengolahan dari turbin air runner (Mengambil HLJF3017B-LJ-225 sebagai contoh)

1. Model pelari: HLJF3017B-LJ-225 Ukuran dasar pelari: Φ2550×1320mm
2Jumlah pisau: 15
3. Jenis struktur: mahkota atas dan cincin bawah terbuat dari VOD teknologi vakum pemurnian pengecoran, dan bilah adalah pelat baja tempa
Satu kali cetakan oleh mesin hidrolik, mesin CNC, polishing cermin.

4Bahan:

• Mahkota atas, cincin bawah: ZG0Cr13Ni4Mo
• Blades: Hot digulung anti-wear plat stainless steel 0Cr13Ni5Mo

5.Metode pengolahan pisau pelari:

Menurut bentuk pisau pisau pelari,

(a) Merancang pemodelan 3D,

(b) CNC machining dari cetakan penekanan,

(c) produksi alat-alat pengolahan,

(d) Pemanasan, kemudian sekali tekanan cetakan pada mesin hidrolik

e) Mesin CNC, sehingga memastikan bahwa profil bilah runner adalah benar

6. Pengumpulan dan pengolahan runner:

• Pelari dirakit dengan alat pemasangan khusus pelari, dan jarak pembukaan antara bilah pelari diukur.Mengubah bilah untuk memastikan bahwa jarak pembukaan memenuhi persyaratan gambar.
• Menggunakan alat las pelari khusus untuk mengelas pelari sesuai dengan standar nasional dan standar baris (pengelasan pembersihan akar, dll.)
• Deteksi luka non-destruktif dengan ultrasonik, atau bubuk magnetik,atau pewarnaan (sesuai dengan persyaratan yang berbeda dan diameter casting dari mahkota atas pelari dan cincin bawah (telah terdeteksi sebelum las), pengelasan.
• Setelah pengelasan, suhu tempering adalah 650 ° C ~ 750 ° C, simpan selama 8 jam, dan mendinginkan secara alami dengan tungku.
• Polish runner dan pisau sesuai dengan persyaratan gambar, dan polish tempat polishing.
• Polish runner dan pisau sesuai dengan persyaratan gambar, dan polish tempat polishing.

Gambar di bawah ini akan menunjukkan detail kemajuan produksi turbin Francis.

1. Bahan dan pemotongan pelat baja
2.
3. Pemanasan (pawon kontrol suhu otomatis)
4. satu kali cetakan tekanan dengan mesin hidrolik 500 ton
5. Membentuk dengan mesin hidrolik 500 ton
6.
7.
8. CNC mesin Francis runner
9.
10.
11. Pisau setelah dipoles cermin
12.
13. Francis turbin runner Pra- perakitan
14.

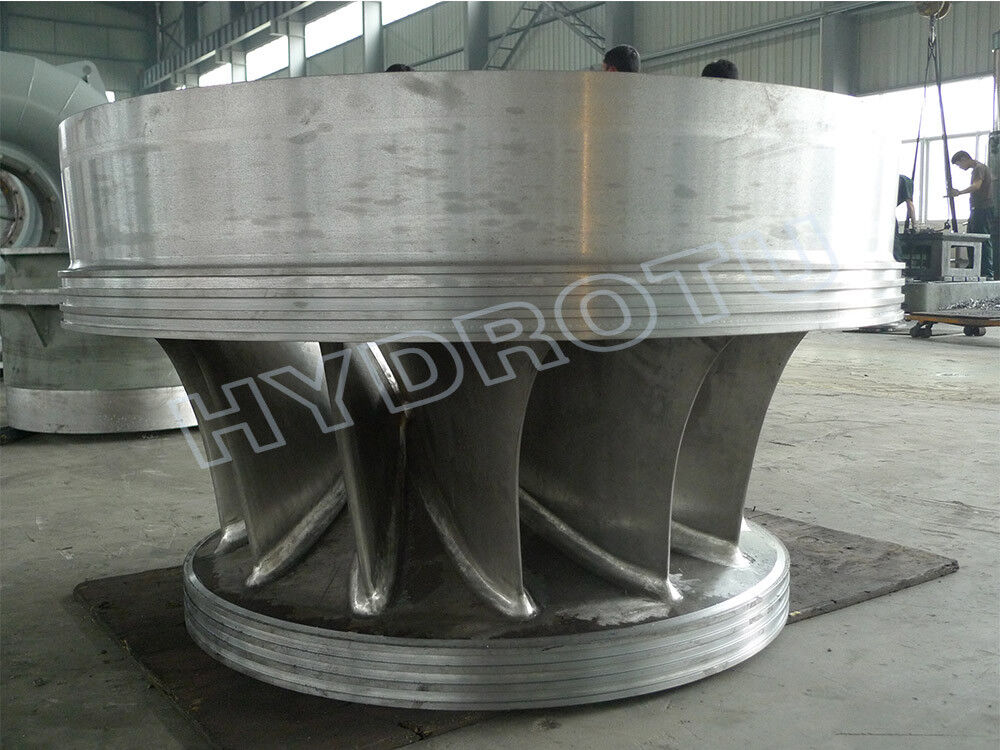

15. THE Francis turbin runner pengelasan
16.
17. Turbine runner Francis melakukan pengujian ultrasonik dari las
18.

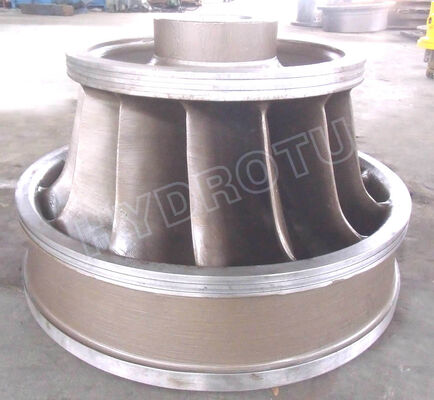

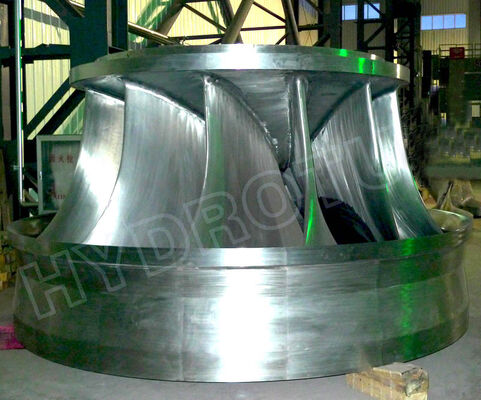

19. Turbine runner Francis selesai
20.
21. pengujian keseimbangan statis dari turbin runner Francis
22.
23. Pengiriman turbin Francis yang sudah selesai.
