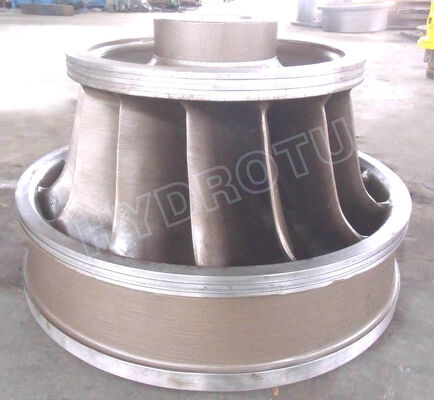

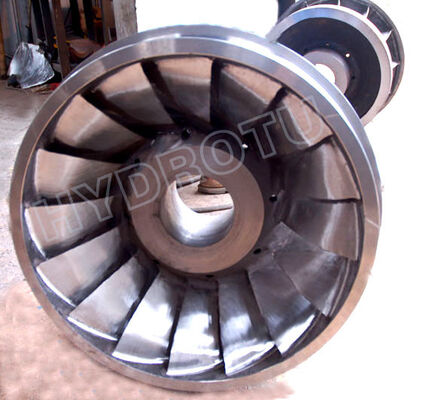

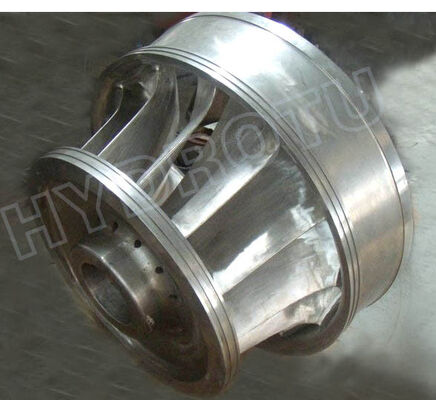

Turbine Runner Francis dari stainless steel untuk kepala air 10-300 meter dengan kapasitas 0,1 MW-20 MW

Turbin tipe Francis sebagian besar cocok untuk pembangkit listrik tenaga air dengan head sedang atau tinggi dari 10m hingga 300m. Mereka berada dalam susunan poros vertikal atau horizontal dan dapat dipilih secara luas oleh pembangkit listrik tenaga hidrolik.

Cirinya adalah aliran air masuk ke dalam runner dalam arah radial, berubah arah secara bertahap dan kemudian keluar secara aksial. Turbin Francis dicirikan oleh pengoperasian yang andal, konstruksi sederhana dan efisiensi tinggi, dll. Pelari Francis pabrikan Hydoru memiliki efisiensi dan kinerja kavitasi yang baik.

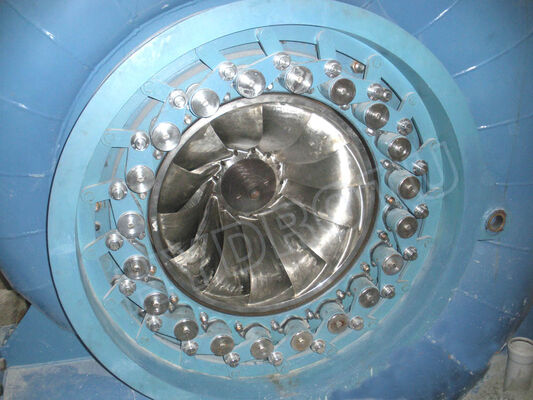

Turbin hidrolik jenis ini adalah Horizontal Shaft Francis. Katup masuk dipasang di depan selubung spiral turbin. Jika dilihat turbin dari ujung generator, arah putaran turbin hidrolik searah jarum jam. Turbin berupa poros horizontal dan casing spiral metalik serta runner baja tahan karat. Unit ini memiliki dua bantalan yang dipasang pada dudukan generator. Bagian-bagian pokok struktur turbin sebagai berikut:

• Kasus spiral
• Distributor
• Bagian yang berputar
• Tabung saluran masuk
• Tabung draft
• Tata letak untuk air, instrumen dan saluran pipa

Air mengalir melalui penstock pembangkit listrik, katup kupu-kupu, pipa ekspansi, tabung masuk, kotak spiral, dan gerbang gawang ke dalam runner, kemudian menggerakkan runner untuk berputar dan mengubah energi hidrolik menjadi energi mekanik dan menggerakkan rotor putaran generator dengan gaya poros utama turbin, sehingga mengubah energi mekanik menjadi energi listrik.

Turbin Francis adalah turbin air yang paling umum digunakan saat ini.

Mereka beroperasi di ketinggian air 10 hingga 300 meter dan terutama digunakan untuk produksi tenaga listrik. Output daya umumnya berkisar antara 0,1MW hingga 750MW.

Biasanya, turbin Francis ukuran sedang dan besar paling sering disusun dengan poros vertikal, Turbin francis kecil selalu disusun dengan poros horizontal, namun hal ini tidak mutlak.

HYDROTU adalah perusahaan pemasok peralatan pembangkit listrik tenaga air, konsultasi dan desain teknik yang lengkap di bidang peralatan pembangkit listrik tenaga air. Kami menyediakan peralatan pembangkit listrik tenaga air Tiongkok berkualitas tinggi dengan teknologi canggih dan layanan terintegrasi untuk memenuhi pasar pembangkit listrik tenaga air global.

Dengan konsep Layanan Terpadu, kami memberi Anda dukungan khusus mulai dari perencanaan proyek hingga implementasi hingga commissioning dan layanan pabrik. Prinsip kami: Proyek pelanggan adalah proyek kami, kesuksesan pelanggan adalah kesuksesan kami.

HYDROTU mencakup layanan, pasokan peralatan lengkap, solusi ekonomi proyek pembangkit listrik tenaga air global dan bertujuan untuk menjadi pemasok peralatan pembangkit listrik tenaga air global terbaik serta penyedia layanan terintegrasi terbaik di pasar pembangkit listrik tenaga air.
