Turbin Hidro Turgo Berkinerja Tinggi untuk proyek pembangkit listrik tenaga air berkapasitas menengah

PeraturanTurbin turgoadalah turbin air tipe impuls yang dirancang untuk aplikasi dengan kepala menengah (biasanya 50×250 meter) dan tingkat aliran yang lebih tinggi dibandingkan dengan roda Pelton.Strukturnya dioptimalkan untuk konversi energi yang efisien dengan mengarahkan jet air pada sudut melintasi bilah pelariDi bawah ini adalah rincian rincian komponen utama dan fungsi mereka:

1.Pelari

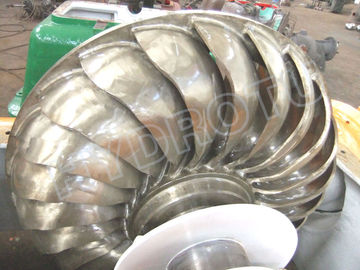

• Deskripsi: Unit berputar dengan melengkungember(bilah) diatur secara radial di sekitar pusat hub.

• Fungsi: Menangkap energi kinetik dari jet air berkecepatan tinggi. ember berbentuk untuk memungkinkan air memasuki satu sisi dengan sudut (15 ̊20°) dan keluar dari sisi yang berlawanan,meminimalkan gangguan dan memungkinkan rotasi terus menerus.

• Bahan: Biasanya terbuat dari baja tahan karat (misalnya, CA6NM) untuk daya tahan terhadap erosi dan kavitasi.

• 2.Nozzle dan katup tombak

•

• Nozzle: Mengubah air bertekanan menjadi jet berkecepatan tinggi yang diarahkan ke pelari.

• Katup Tombak: Jarum kerucut di dalam muncung yang menyesuaikan ukuran jet untuk mengatur aliran air dan output daya tanpa kehilangan tekanan.

• Fungsi: Memastikan kontrol yang tepat atas kecepatan jet dan volume.

• 3.Casing

• Deskripsi: Sebuah kandang yang kokoh mengelilingi pelari dan nozzle.

• Fungsi: Melindungi komponen internal, mengandung air percikan, dan mengarahkan air limbah ke tailrace.

•

• 4.Poros dan Bantalan

• Selang: Menghubungkan pelari ke generator, mentransmisikan energi mekanik.

• Bantalan: Mendukung poros, mengurangi gesekan dan memungkinkan rotasi yang lancar.

•

• 5.Sistem rem

• Fungsi: Menghentikan turbin dengan aman selama keadaan darurat atau pemeliharaan.

• 6.Gubernur

• Fungsi: Secara otomatis mengatur katup tombak atau deflektor untuk mempertahankan kecepatan rotasi konstan di bawah beban yang bervariasi, memastikan stabilitas dan efisiensi.

•

• Fitur Desain Utama

• Interaksi Jet Sudut: Air memasuki ember di satu sisi dan keluar di sisi yang berlawanan, memungkinkan aliran yang lebih tinggi dan pelari yang lebih kompak daripada turbin Pelton.

• Kemampuan Multi-Jet: Beberapa turbin Turgo menggunakan beberapa nozel untuk meningkatkan output daya, meskipun desain jet tunggal lebih umum.

• Aplikasi

• Ideal untukmedium head, high flowlokasi pembangkit listrik tenaga air, seperti daerah pegunungan atau jaringan irigasi.

• Cocok untuk sistem energi terdesentralisasi karena kemampuan beradaptasi di berbagai kondisi aliran.

• Perbandingan dengan Turbin Pelton

• Penanganan Aliran: Turgo mengakomodasi aliran yang lebih tinggi karena keluarnya air dua arah.

• Ukuran: Diameter pelari yang lebih kecil untuk kekuatan yang setara, menawarkan keuntungan ruang dan biaya.

• Jarak Kepala: Optimal untuk kepala menengah (50~250 m), sedangkan Pelton unggul di kepala yang sangat tinggi (> 250 m).

• Turbin Turgo ini memiliki desain ember yang inovatif dan efisiensi struktural yang membuatnya menjadi solusi serbaguna untuk proyek hidroelektrik berkelanjutan.dan fleksibilitas operasional.

• Efisiensi: Efisiensi puncak sedikit lebih rendah daripada roda Pelton tetapi berkinerja lebih baik dalam kondisi aliran variabel.

•
•

• Perbedaan antara turbin Pelton dan turbin Turgo

Turbin Turgo adalah jenis turbin impuls, mirip dengan roda Pelton tetapi dengan beberapa perbedaan.Jadi air diarahkan ke bilah turbin atau ember, dan dorongan air menyebabkan turbin berputar.

Turbin turgo dikembangkan setelah turbin Pelton. Perbedaan utama adalah cara jet air memukul ember.keluar dari kedua sisiTapi turbin Turgo memiliki desain yang berbeda di mana jet memukul ember pada sudut, memungkinkan air untuk masuk satu sisi dan keluar yang lain.Ini mungkin memungkinkan untuk tingkat aliran yang lebih tinggi atau tinggi kepala yang berbeda.

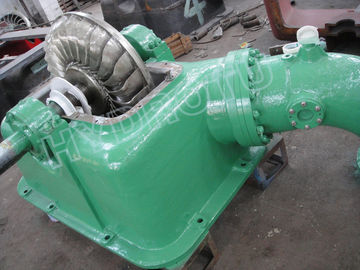

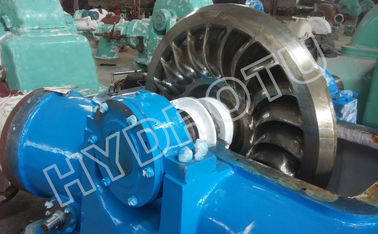

Jadi, struktur turbin Turgo. Pertama, ada pelari, yang merupakan bagian berputar. Pelari memiliki ember atau bilah yang diatur di sekitarnya.Ember ini berbentuk untuk menangkap jet air secara efisienKemudian ada muncung, yang mengarahkan air ke ember. muncung itu penting karena mengontrol aliran dan kecepatan jet air.Kandang akan menutup pelari dan mengarahkan aliran airAda juga katup tombak atau beberapa mekanisme kontrol aliran untuk menyesuaikan jumlah air yang mengalir melalui muncung poros menghubungkan pelari ke generatormentransfer energi mekanikBantalan akan mendukung poros, dan mungkin ada sistem rem untuk menghentikan turbin jika diperlukan.

Ember di turbin Turgo berbeda dari Pelton. Mereka dirancang sehingga air masuk dari satu sisi dan keluar dari sisi yang berlawanan.Hal ini memungkinkan turbin untuk menangani volume air yang lebih besar dibandingkan dengan Pelton, yang mungkin membuat turbin Turgo cocok untuk aplikasi kepala menengah. Pelton biasanya untuk kepala tinggi, aliran rendah, sedangkan Turgo dapat menangani sedikit lebih banyak aliran. jadi mungkin desain ember adalah kunci di sini.Sudut di mana jet memukul ember harus dioptimalkan untuk efisiensi.

Selain itu, bahan yang digunakan harus kuat untuk menahan jet air berkecepatan tinggi.Nozzle mungkin memiliki tombak yang dapat bergerak masuk dan keluar untuk menyesuaikan ukuran jet, mengontrol aliran tanpa kehilangan tekanan. casing tidak perlu menahan tekanan tinggi karena ini adalah turbin impuls; air berada pada tekanan atmosfer setelah meninggalkan nozel.Tapi harus kokoh untuk melindungi komponen dan mengarahkan air pergi setelah keluar ember.

Turbin Turgo digunakan di pembangkit listrik tenaga air kepala menengah, biasanya antara 50 hingga 250 meter.yang membuat mereka cocok untuk proyek hidroelektrik tertentuEfisiensi mereka baik dalam berbagai kondisi aliran, yang merupakan nilai tambah.
