500kW Turbin Tenaga Air Generator Turbin Mikro Generator Hydro

Spesifikasi teknis dasar dan parameter utama:

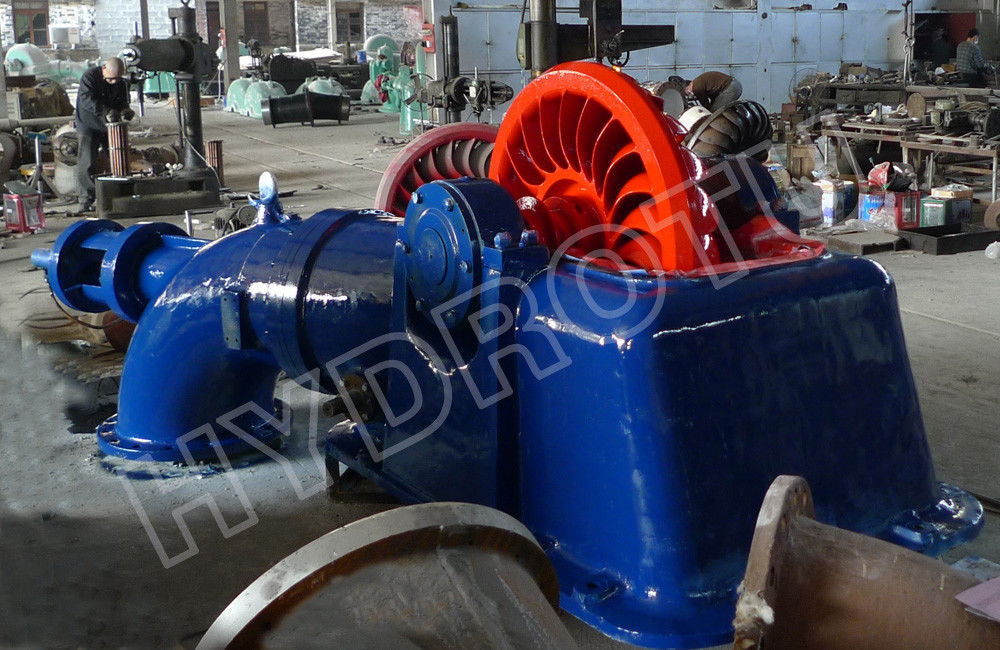

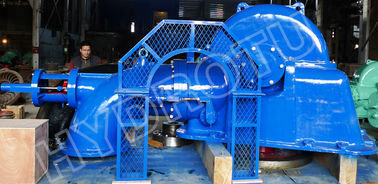

Mesin ini adalah turbin turgo poros horizontal dengan nozel tunggal dan pelari tunggal.

3.1 Badan utama turbin

Tubuh utama turbin terdiri dari bagian berputar (bagian kerja), kumpulan bantalan dan tubuh rumah.

3.1.1 Bagian yang berputar terdiri dari pelari, poros utama, flywheel, dan deflektor air dll.

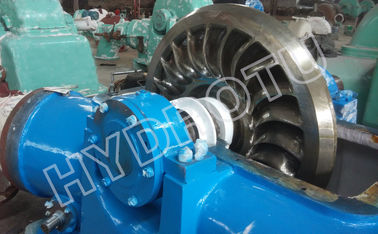

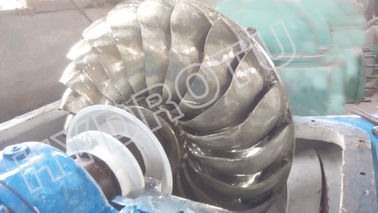

Runner adalah bagian utama dari turbin. Ia memiliki pengaruh pada karakteristik turbin. Runner terdiri dari vanes, hub dan cincin luar runner.Bentuk vane adalah camber tiga dimensiCincin luar digunakan untuk memperkuat pelari dan mengurangi kehilangan angin.

Kunci datar yang dipasang di antara pelari dan poros utama untuk mentransfer torsi berjalan. Kopling elastis dipasang di ujung poros utama.Ujung poros utama dan lubang kopling yang cocok dan ditransfer torsi berjalan dengan kunci pesawat.

Deflektor air digunakan untuk melindungi terhadap kebocoran dari jalan aksial.

3.1.2 Perangkat bantalan termasuk bantalan bergulir, kursi bantalan dan penutup bantalan dll.

Turbin ini menggunakan bantalan bergulir untuk meningkatkan efisiensi dan konstruksi yang disederhanakan,pengolahan yang mudah,pengurangan biaya dan kenyamanan dalam pemeliharaan.

Kursi bantalan dengan bantalan bergulir dipasang pada casing tubuh dan diperbaiki dengan taperpin di atasnya. Kemudian ia mendapatkan integritas dua bantalan.

Bantalan yang dilumasi dengan lemak natrium-kalsium dalam pendingin mobil.

3.2 Perangkat panduan mencakup bagian mekanisme asupan, bagian penghubung hidraulik (atau minyak tekanan).

3.2.1 Perangkat panduan

Peralatan panduan terdiri dari tabung asupan, jarum, ujung muncung, dukungan panduan dan piston keseimbangan, batang jarum serta busing panduan perunggu, selain itu ada o-ring,kelenjar segel dan batang jarum dll.

Pipa asupan membawa aliran air bertekanan ke muncung melalui dukungan panduan yang digunakan untuk mendukung batang jarum untuk menyediakan terhadap pusaran.Namun katup memainkan peran dari menutup dan energi transformasi dalam turbin impuls. aliran air tekanan masuk ke tubuh nozel. Kemudian kecepatan aliran air harus meningkat dengan cepat di ujung nozel dan aliran air terbentuk jet untuk disuntikkan ke bilah pelari.Jadi energi tekanan dari aliran berubah menjadi energi kecepatan dan pelari melakukan pekerjaanPembukaan nozel harus diatur oleh mekanisme kontrol nozel yang terdiri dari katup distribusi, servomotor jarum dan oleh mekanisme kombinasi.

The discharge outlet section of nozzle shall be changed after the piston of the needle servomotor with the combination mechanism and for adjusting the discharge flow according to the change of network load. Ada piston keseimbangan dalam mekanisme kontrol nozzle untuk menyeimbangkan dorongan hidrolik aksial bertindak pada jarum, untuk bekerja dengan mudah.

d pada pipa asupan adalah salah satu dari dua penopang untuk batang jarum. There is an o-ring and packing gland on the support of the end guide bearing in order to seal with o-ring and to scrape filth on the all sliding surfaces of with the packing gland except glancing o-ring. sehingga melindungi o-ring dari air dan pekerjaan yang baik. ada lubang di dekat panduan di pipa untuk memeriksa dan membersihkan puing-puing, seperti rumput dan ranting.

3.2.2 Mekanisme hidraulik (atau minyak bertekanan) dan pemegang koneksi termasuk katup distribusi, servomotor jarum dan pemegang koneksi serta pemegang roda tangan.

Katup distribusi dan servomotor jarum terdiri terutama dari silinder, piston dan sebagainya.Piston dari katup distribusi adalah saklar di mana harus dikontrol jalan minyak tekanan ke servomotorAda dua katup throttling di inlet dan outlet di servomotor untuk mengontrol aliran minyak.Piston dari katup distribusi harus bergaris di jalan minyak tekanan ke servomotor ketika nol berada dalam keadaan berhenti dan operasi normal..

Katup distribusi harus dikendalikan oleh pemulihan terjadi pada saat yang sama, jadi menempatkan masuk dan keluar dari cara minyak pada servomotor,setelah itu minyak tekanan dimasukkan ke dalam silinder servomotor melalui katup throttling dan mendorong piston servomotorKemudian batang jarum harus dipindahkan dan bukaan nozzle harus diganti, untuk menjaga keseimbangan antara beban unit dan output unit.Pada saat ini piston servomotor harus diperbarui ke posisi menengah seimbang (untuk menutup masuk dan keluar minyak jalan pada servomotor), maka unit harus tetap beroperasi normal.

Kecepatan piston servomotor yang bergerak dapat diubah oleh katup throttling untuk mengisi waktu penutupan jarum.Hal ini harus diatur switch dari katup throttling untuk menempatkan waktu penutupan jarum sesuai dengan parameter, yang dihitung untuk mengatur jaminan.

Pemegang penghubung digunakan untuk menghubungkan servomotor dan pipa asupan.

3.3 Bagian pipa
