Turbin tipe S untuk pembangkit listrik tenaga air kepala tinggi untuk stasiun pembuangan besar

Turbin Hidro Efisiensi Tinggi Turbin tipe S untuk Kepala 2m - 20m Proyek pembangkit listrik tenaga air

Spesifikasi:

Deskripsi:

Turbin tipe S cocok untuk kepala dari 2m sampai 20m dan pembangkit listrik tenaga air pembuangan besar.

Turbin tabung tipe S Tersedia dalam versi Horizontal Kaplan, juga disebut S-type horizontal Kaplan.Fiturnya adalah bahwa aliran air adalah aksial di seluruh jalur dari masuk ke keluar, sehingga jalurnya adalah saluran lurus pada dasarnya.Poros turbin keluar dari tabung di mana ia mengubah arah dan dapat dipasang baik dengan sabuk transfer atau terhubung langsung ke generator.Turbin modern ini ditandai dengan efisiensi tinggi dalam rentang aliran yang luas.

Turbin tipe S juga terdiri dari bilah pelari tetap dan bilah pelari bergerak.

Karakteristik struktural unit turbin tabung ekstensi poros:

Bentuk tata letak: Biasanya tata letak horizontal atau miring diadopsi, dengan desain horizontal horizontal yang paling umum. tata letak ini membuat struktur unit sederhana,dengan biaya rendah dan investasi teknik yang lebih sedikit, dan cocok untuk pembangkit listrik tenaga air kecil dengan kepala rendah.

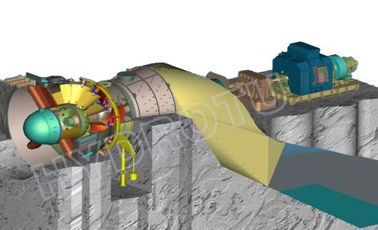

Struktur saluran aliran: Saluran aliran terdiri dari pipa inlet, cincin stay, mekanisme panduan air kerucut, ruang pelari, tabung draft dan siku draft berbentuk S dan tailrace.Aliran air mengalir ke pelari sejajar dengan poros turbin sepanjang arah aksial. Ini masuk dari pipa masuk dan secara merata dimasukkan ke ruang pelari melalui cincin tinggal dan mekanisme panduan air kerucut.itu dilepaskan melalui tabung draft dan siku draf berbentuk SAliran air lancar dan kehilangan hidrolik kecil.

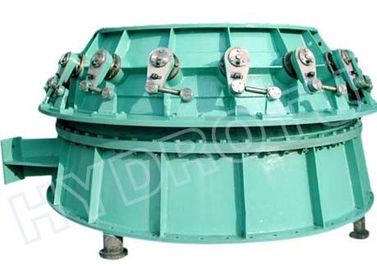

Mekanisme penuntun air: Mekanisme penuntun air kerucut aksial diadopsi, dan bilah panduan diatur pada sudut 65 ° dengan garis tengah unit.Desain ini dapat membuat aliran air membentuk sirkulasi yang ideal dan masuk ke ruang pelari, meningkatkan efisiensi konversi energi turbin.

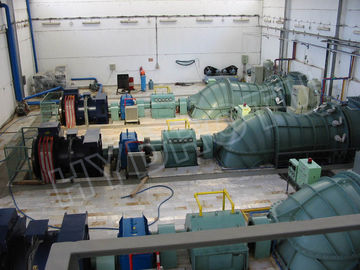

Runner dan poros utama: Runner mirip dengan bentuk bilah kipas listrik dan memiliki dua bentuk: pitch tetap dan pitch disesuaikan.Poros utama melewati secara horizontal melalui tabung draft dan terhubung ke generator di luar tabung draftKetika kecepatan unit tinggi, dapat dihubungkan langsung ke generator konvensional; jika kecepatan generator rendah, dapat dihubungkan ke generator melalui penambah kecepatan.
Bantalan dan sistem pasokan minyak: Bantalan generator dan turbin berbagi satu sistem pasokan minyak untuk pasokan minyak terpusat.Tangki minyak tingkat tinggi bantalan diatur dalam pembangkit listrik bantu sekitar 10m tinggi dari garis tengah unit, dan tangki pengembalian minyak dan stasiun hidrolik diatur di lubang turbin untuk memastikan operasi stabil unit.
Sistem regulasi kecepatan: Pengatur terhubung ke cincin kontrol turbin.operasi seperti memulai unit, menghubungkan ke jaringan, meningkatkan atau mengurangi beban dan menghentikan unit direalisasikan, sehingga turbin dapat beradaptasi dengan kondisi operasi yang berbeda dan mempertahankan efisiensi tinggi.

Aplikasi:

1Kepala air: 2m -- 20m

2. Kapasitas: 0,1MW -- 10MW

3Diameter pelari: 0.4m -- 5m

4Frekuensi: 50/ 60hz

5Jenis output: 0,4KV, 3,3KV, 6,3KV, atau 10,5KV AC tiga fase,

Jika Anda tertarik pada turbin Kaplan, Anda harus memiliki beberapa parameter kunci (seperti kepala bersih, debit aliran, nomor unit, frekuensi, tegangan) dalam pertanyaan.

Keuntungan Kompetitif:

HYDROTU adalah perusahaan pemasok peralatan pembangkit listrik tenaga air, konsultan dan desain teknik Cina yang komprehensif di bidang peralatan pembangkit listrik tenaga air.Kami menyediakan peralatan tenaga air berkualitas tinggi Cina dengan teknologi canggih dan layanan terintegrasi untuk memenuhi pasar tenaga air global.

Dengan konsep layanan terintegrasi kami, kami menyediakan dukungan yang disesuaikan dari perencanaan proyek melalui implementasi hingga pengoperasian dan layanan pabrik.Proyek pelanggan adalah proyek kami , Keberhasilan pelanggan adalah kesuksesan kami.

HYDROTU mencakup layanan, pasokan peralatan lengkap,Solusi ekonomi proyek pembangkit listrik tenaga air global dan bertujuan untuk menjadi pemasok global terbaik peralatan pembangkit listrik tenaga air serta penyedia layanan terintegrasi terbaik di pasar tenaga air.

Keuntungan struktural karakteristik unit turbin tabung tipe s adalah sebagai berikut:

1. Efisiensi tinggi: Aliran aliran unit turbin tabung ekstensi poros halus, dan aliran air dapat mengalir melalui pelari dengan kerugian yang relatif kecil,yang membantu meningkatkan efisiensi unit.
2. Stabilitas yang baik: Struktur unit turbin tabung ekstensi poros relatif sederhana dan kompak.yang mengurangi getaran dan kebisingan unit selama operasi dan memiliki stabilitas yang baik.
3. Kemampuan beradaptasi yang tinggi: Jenis unit ini dapat digunakan secara luas dalam kondisi kepala dan aliran air yang berbeda.Hal ini dapat dirancang dan dioptimalkan sesuai dengan persyaratan proyek tertentu untuk memenuhi kebutuhan berbagai proyek pembangkit listrik.
4. Instalasi dan pemeliharaan yang nyaman: Unit turbin tabung ekstensi poros memiliki struktur yang relatif sederhana, yang nyaman untuk instalasi dan pemeliharaan.Komponennya mudah diakses, yang dapat mengurangi kesulitan dan biaya instalasi dan pemeliharaan.
5. Biaya rendah: Karena strukturnya yang sederhana dan biaya manufaktur yang relatif rendah, unit turbin tabung ekstensi poros memiliki keuntungan ekonomi tertentu dalam proyek pembangkit listrik,yang dapat mengurangi biaya investasi keseluruhan proyek.
